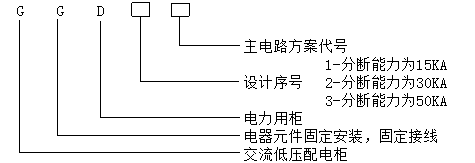

产品型号及含义
规格尺寸
高度(mm)× 宽度(mm)× 深度(mm)
2200 600 800(1000)
2200 800 600(800.1000)
2200 1000 600(800.1000)
用途及性能

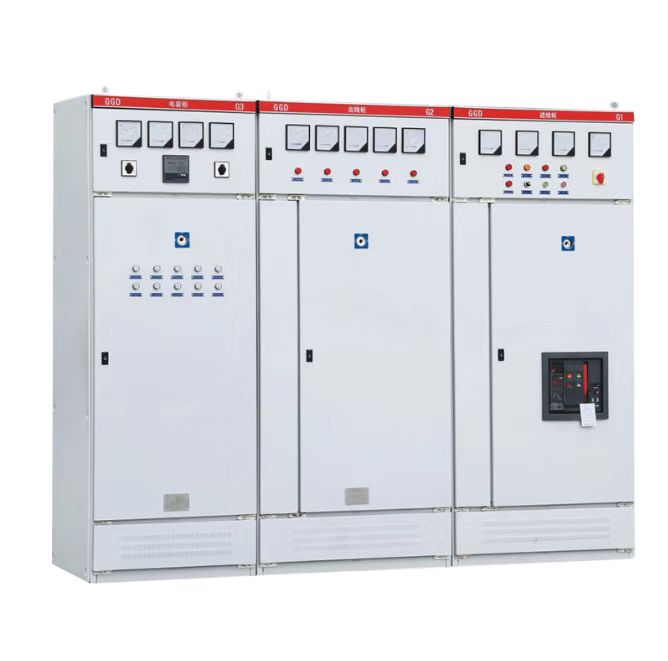

产品概述:
适用于发电厂、变电站、工矿企业等电力用户,额定频率为50HZ,额定工作电压380V额定工作电流至4000A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求。本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,实用性强,结构新颖,防护等级高等特点,可作为低压成套开关设备的更新换代产品使用。
符合国家标准:IEC439《低压成套开关设备和控制设备》
GB7251-1《低压成套开关设备和控制设备》等标准。
结构特点
柜架用8MF冷弯钢板局部焊接拼装而成,其刚性及承载能力均达到电器元件的安装要求,框架上分别按E=20mm和E=100mm数排列的安装孔,以提高产品装配的通用性。主母线排列在柜体上部,采用ZMJ型母线夹为积木式组合结构,用高阻燃DMC材料热注成型,机械强度和绝缘度高,能承受有效值50KA,峰值105KA电流,热稳定冲击力长期允许温度可达120℃.柜体防护等级IP3X。
主要技术参数
项目 | 单位 | 参数 | |
额定工作电压 | V | 400 | |
额定频率 | HZ | 50/60 | |
额定电流 | 水平母线 | A | ≤4000 |
垂直母线 | A | ≤1000 | |
额定短时耐受电流(1S) | KA | 50 | |
额定峰值耐受电流 | KA | 105 | |
介电强度 | V/1min | 2500 | |
额定绝缘电压 | V | 660 | |
外壳防护等级 | IP30/1P40 |
使用条件
1、周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不得高于+35℃;
2、室内安装使用,使用地点的海拔高度不得超过2000m;
3、周围空气相对湿度在*高温度为+40℃时不超过50%,在较低温度时允许有相对湿度(例如+20℃时为90%),应考虑由于温度的变化可能偶然产生凝露的影响;
4、设备安装时与垂直面的倾斜度不超过5%;
5、设备安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所;
注:用户有特殊要求时可与我公司协商解决。
