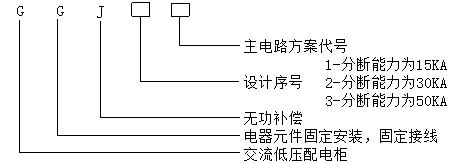

产品型号及含义
规格尺寸
高度（mm）× 宽度（mm）× 深度（mm）
2200 600 800(1000)
2200 800 600(800.1000)
2200 1000 600(800.1000)
用途及性能
电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。为了改善电网功率因数低下带来了能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常是不可能的。合理的办法就是需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。
结构特点

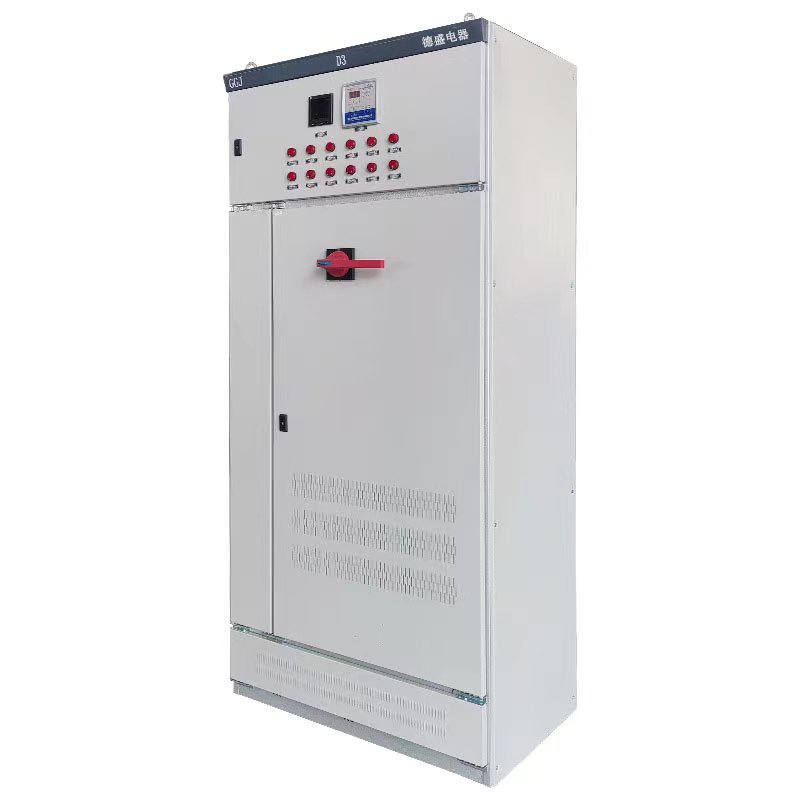

低压电容补偿柜由柜壳、母线、断路器、隔离开关、热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
主要技术参数
| 项目 | 参数 |
额定参数 | 额定电压 | AC400V |
工作频率 | 50HZ |
投切响应时间 | 20-55s |
配谐波抑制电抗器 | |
抑制冲击负荷引起电压波动 | |
小于电网电压的5% | |
测量精度 | 电压测量精度 | <0.5%(0.8Un-1.2un) |
电流测量精度 | <0.5%(0.1In-1.2In) |
功率测量精度 | <1% |
功率因数测量精度 | <1% |
使用条件
1、周围空气温度：-5C～＋40℃，24小时内平均温度不得高于＋35℃；
2、海拔高度：≤2000m（户内安装）；
3、湿度条件：
在*高温度为＋40℃时不超过50％；
在较低温度时允许有相对湿度（例如＋20℃时为90％），应考虑由于温度的变化可能偶然产生凝露的影响；
4、设备安装时与垂直面的倾斜度不超过5％；
5、设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；
注：用户有特殊要求时可与我公司协商解决。
